現在，我們來做一個簡單的BPM流程吧!

背景設定為一個很簡單的採購流程，使用者上網提出採購申請，之後經過主管同意後，流程會將此採購資料寫入檔案供採購系統抓取，夠簡單吧? 這個簡單流程可以提供各位在一個BPM平台上面的開發是如何進行。

開始之前，請先確定你的BPM開發環境已經完成安裝與設定，你可以參考小弟先前文章完成此步驟。

啟動你的JDeveloper，~~不管你喜歡與否，~~這個IDE是Oracle BPM產品流程設計現在唯一的工具，試著熟悉他吧!

新增應用程式專案

選擇 "New Application"，會有一彈出的對話框讓你輸入包括Application Name、Directory、package prefix等資訊，特別注意的是JDeveloper是一個general purpose的IDE，所有Oracle產品應用都是透過這IDE開發，所以在BPM專案的開發上面，Application Template記得要選"BPM Applicaiton"。

下一步後建立一個Project，你只需要給定Project名即可

下一步請選擇 "Composite with BPMN Process"

接下來會有BPMN Process產生的選擇，你可以給定自己喜歡的Process名稱與描述，但下面的Type則會根據流程特性的不同產生不同的流程基本元件，這邊Oracle提供了四種類別：Asynchronous Service、Synchronous Service、Manual Process與Reusable Process。

基本上Asynchronous Service與Synchronous Service兩種的Process本身都會提供Web Service的介面給外部系統或程式呼叫啟動，唯一的差別只有流程本身是同步或非同步；至於Reusable Process，你可以把他想成是一個工具流程，或是一個常被不同流程中引用的子流程，讓你之後可以再利用。

Manual Process則是如同我們現在所預設的流程，由人工啟動，並在流程完成後自己結束。我們的範例就採用這種流程，選好之後直接按下"Finish"即可。

基本流程設計

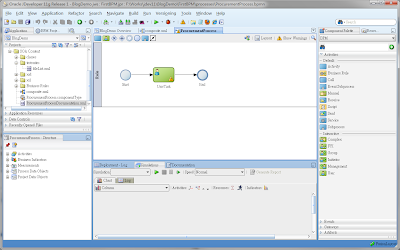

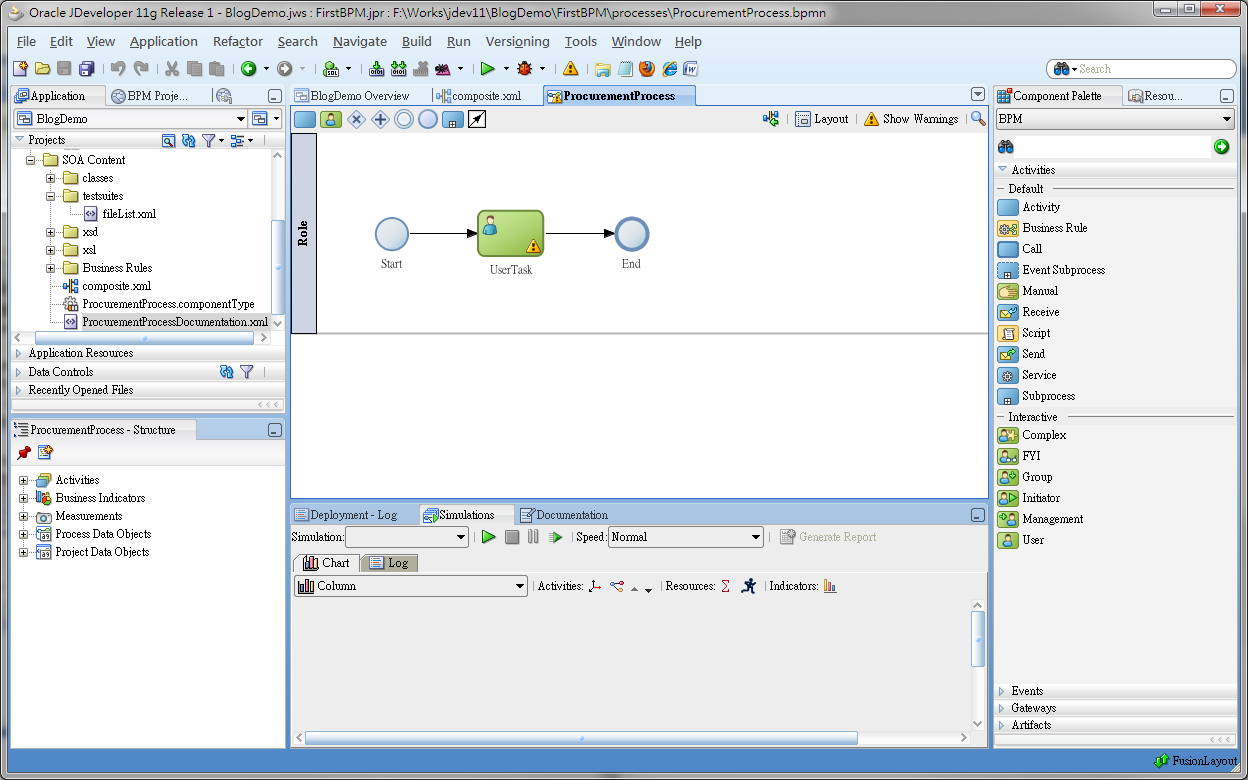

產生完成的BPM流程就如下圖所示，Oracle BPM流程設計是採用BPMN標準notation，BPMN會將整個流程劃分為一到多個"水道(swim lane)"，每一條水道代表的是不同角色的工作範圍，流程內包含了許多的Activity與Transition，原則上，每一個Activity你可以把它視為一個【動作】，這個動作有可能是人工處理的，也有可能是呼叫系統自動作業的，Transition就是協助串連起多個動作，以完成一個完整流程。當然BPMN本身還另外支援了Event與Gateway的概念，這些部份我們在第一個流程中不會用到，留待以後再提。

下圖所示，流程的開始點是"Start"，結束點是"End"，我們現在只有一個水道 -- "Role"、一個Activity -- "UserTask"，這樣代表"UserTask"這個工作是由叫做"Role"的角色負責執行。

根據我們採購流程的劇本，基本上我們需要兩種角色出現，一種是一般使用者，一種是管理階層，使用者負責提出申請，管理人員負責審核。也因此我們會需要兩個水道，分別指定為User與Manager兩種角色。

同時，我們會需要兩個User Activity -- "Request Procurement" 以及 "Approve Procurement"，這兩個Activity分別會被放置到User與Manager的水道之中；我們還需要一個Service Activity -- "Save Procurement"，這個Activity是一個系統的自動作業，負責的是我們劇本之中最後一個步驟，將採購資料寫入檔案之中。

來看看怎麼樣做出這樣的流程吧!

首先你可以double-click "Role"的位置，會有一對話視窗出現讓你指定角色，請按下"New"按鈕並給定我們的需要的第一個角色 -- "User"。

接下來，請在"User"水道下方空白處按右鍵選擇"Add Role"，並重複上面的步驟以產生說們所需要的第二個角色 -- "Manager"。

Double-click "UserTask"，將他的名稱改為劇本之中的第一個Activity -- "Request Procurement"。

試試看，你可以在水道之間任意托放現有的Activity，我們可以先把"End"托放到"Manager"水道之上。接下來，找一下在你右手方的Component Palette，將User元件托放至 "Request Procurement" 與 "End" 之間的Transition上(記得要放在線中間，看到線變成藍色之後放下)，你又會看到對話視窗，把名稱改為劇本之中的第二個Activity -- "Approve Procurement"吧。

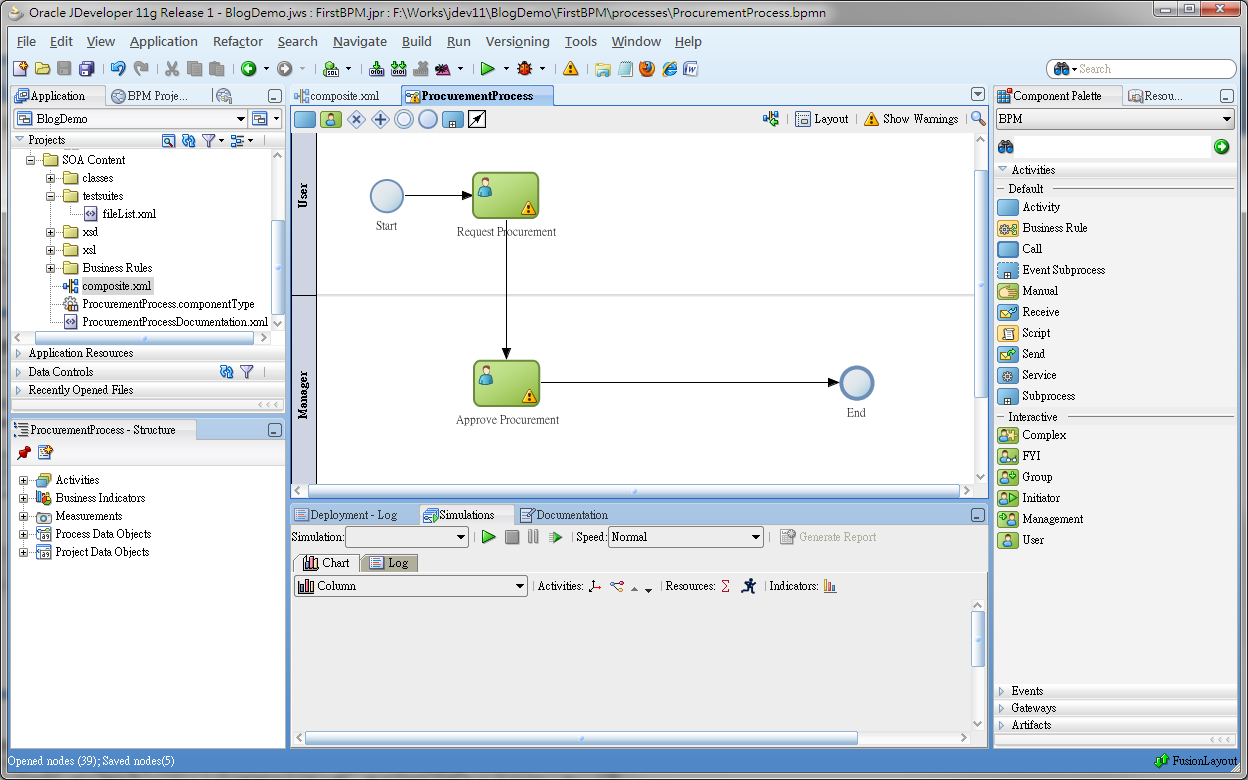

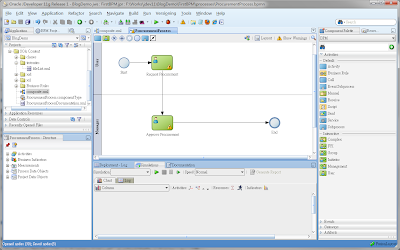

調整一下流程的layout，你應該會看到如下面所示的畫面：

同樣的做法，請再把Component Palette中的Service Activity托放到 "Approve Procurement" 和 "End" 之間的Transition上，給他個名稱"Save Procurement"，這就是最基本我們流程的長相了!

各位不難發現，到目前為止的流程充其量只是個"皮"，基本定義了流程中間有那些關卡與角色，欠缺了詳細每個Activity內容的定義，也沒有設計流程中所夾帶的變數資料。接下來的步驟我們就先來定義流程的詳細內容吧!

指定流程變數

在BPM平台中，設計並部署好的流程(Process)可以同時會有許多的流程實例(Process Instance)在平台上執行，每一個instance都會夾帶著各自的資料，以我們的例子來說，採購申請流程的每一個instance應該夾帶著採購申請的內容，這個內容在設計時需要被定義為一個流程的變數，每一個流程實例都會有一個變數資料。以Java的概念來說，這就像是class中的property，每一個class instance都會保有一份自己的instance variable一樣。

而Oracle BPM平台是基於SOA架構所設計的，SOA又是基於XML相關的一些標準所堆疊，因此，Oracle BPM變數設計的第一步驟，就是要定義變數的"長相"，而在XML世界裡，變數的長相就是定義在XML Schema之中了。接下來我們就來使用JDeveloper定義出我們所要的procurement變數。

首先，在你的Project之中，會有一個資料夾叫做 "SOA Content"，裡面有一個資料夾叫 "xsd" 的，這是我們Project中預設XML Schema存放的位置，在此資料夾上右鍵選擇 "New" ，在New Gallery的搜尋列中打上 "XML Schema"，你可以看到一個XML Schema的item供你選擇。

接下來給這個schema檔案名稱、Target Name Space以及Prefix，我們分別使用procurement.xsd、http://blogdemo/procurement與procurement。

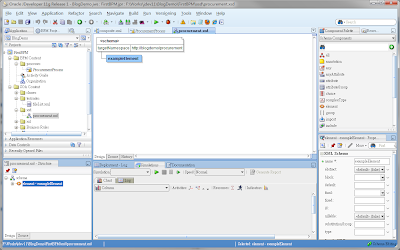

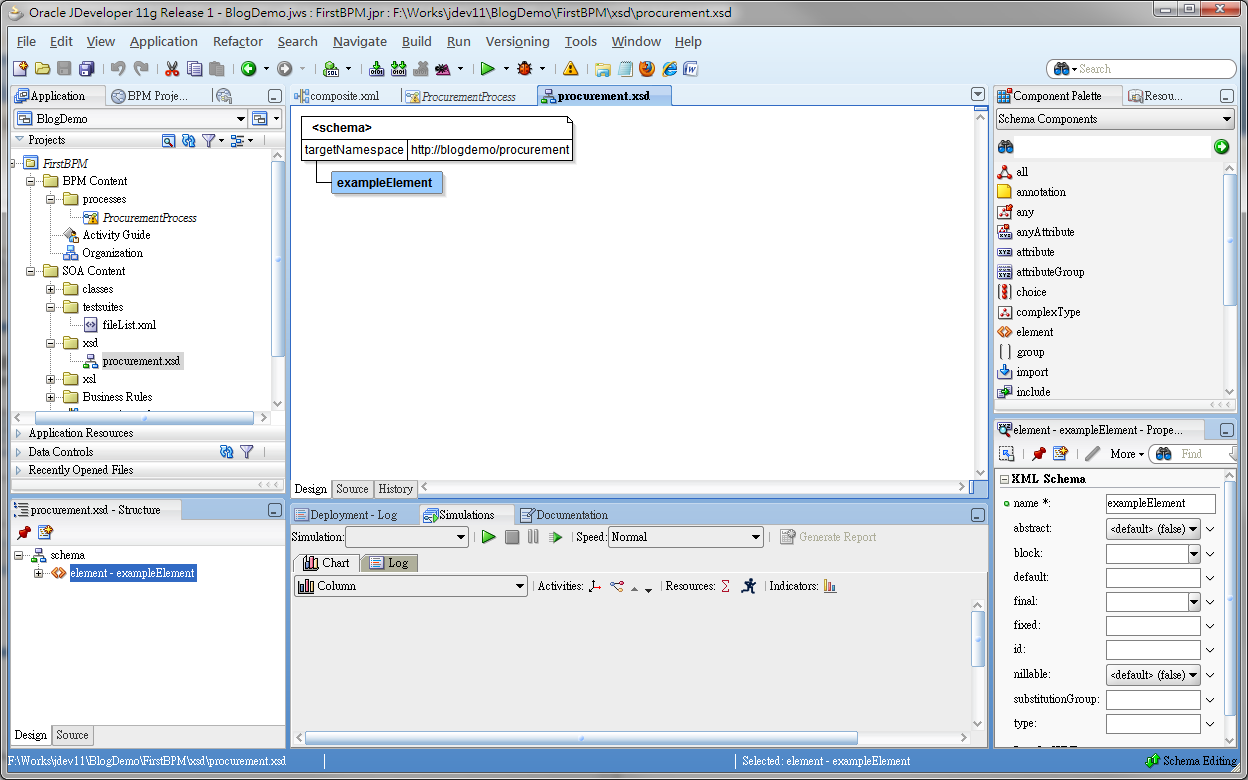

你可以看到GUI介面的XML Schema編輯器，當然如果你很熟悉XML Schema的撰寫，你也可以切換到source view自己編輯，或者是使用現成的XML Schema檔做為變數的長相。

在XML Schema編輯器中，你可以點選任何一個element，為每個element加上sequence與子element，並且可以定義每個element的型別(字串、數字或日期...等)。我們需要的是一個procurement element，裡面有四個子element分別為：user_id (字串 xsd:string)、procurement_date (日期 xsd:date)、item (字串 xsd:string)與item_count (整數 xsd:integer)。

做法是點選一個現在的"exampleElement"，在畫面右下角的Property Inspector中將name改為procurement。
右鍵此element，選擇"Insert inside element - procurement" --> "sequence"，產生一個sequence。
再右鍵剛才所產生的sequence，選擇 "Insert inside sequence" --> "element"，產生新的element。
點選此element並將其name改為user_id，type改為xsd:string。
重複上面兩個步驟，產生procurement_date、item與item_count三個element

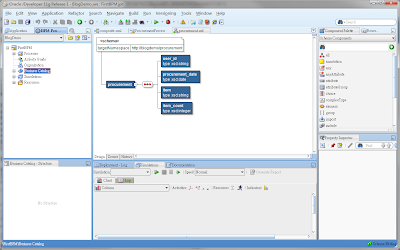

完成之後你的XML Schema應該看起來像是這樣：

接下來，我們來把這個XML Schema當作BPM變數的"型別"吧! 首先先把開發介面左上角的切換到BPM Project Navigator頁簽之上(看得出差別嗎? 左上角長得不太一樣了!)。

接下來右鍵"Business Catalog" --> "New" --> "Business Object"，給定 "Procurement" 為名稱、"Data"為Destination Module。

選取 "Based on External Schema" Checkbox，並按下旁邊的放大鏡，你可以從Type explorer中一路選取到procurement.xsd裡面的procurement element。

一路OK到底，你將可以在Business Catalog下面看到一個新的Module叫"Data"，裡面有一個Business Object是"Procurement"。現在你就可以開始在流程之中加入Procurement資料物件了!

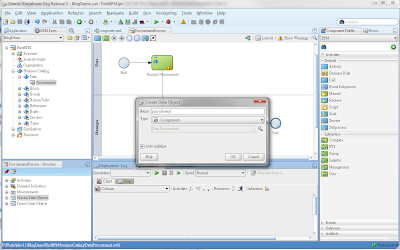

切回流程(ProcurementProcess)的頁面，你可以看到左下角的Structure Panel裡面有個叫做 "Process Data Objects"的地方，右鍵他，選"New"，在彈出的對話框中給定如下圖所示的資料。

現在，流程中所要攜帶的資料已經有變數可以儲存了，我們只要在流程細部設計中指定這變數何時被使用還有如何使用了。

定義人工作業

在定義人工作業內容之前，有一個問題需要先被解決，到底剛才所定義的User與Manager兩個角色各自有那些人呢? 要完成這一步驟，首先你至紹需要有兩個使用者存在於你的BPM server之中，你可以參考我這篇文章預先加入所需的使用者。

在你的BPM Navigator中，double-click Organization：

選擇 "User" 角色，並在下面Role Members中選擇Type為User，並按下綠色的加號按鍵，產生一行User，你可以在Name的地方直接改為你所設定的使用者名稱，這邊我指定為"tim"。

重複上述步驟，選擇"Manager" 角色，指定使用者為"kenneth"。完成之後，儲存內容。

ps. 你也可以不要自行輸入，你可以按下放大鏡圖示，接下來會有對話框讓你連接進入BPM Server之中，查詢並選擇你所指定的使用者。

接下來我們來定義詳細的人工作業內容，先double-click "Request Procurement"這個Activity，在對話框中切換到"Implementation"頁簽。給定Title為"申請採購"。

按下中間的綠色加號圖案，會跳產生人工作業的對話框，給定下來資訊：

Name：Request
Pattern：選擇Initiator
Title：申請採購

這一個對話框中包含許多重要的資訊，我們需特別說明一下每個部分：

Pattern
Pattern會指定此人工作業的執行模式，通常我們都會使用Simple，Simple會將工作指派給該水道角色的人員。但是若我們希望流程的啟動是由人工啟動，則在此流程的第一個User Task我們需要選擇Initiator Pattern，這樣的話，負責此人工作業腳色的人員將可以手動透過網頁啟動這個流程。針對採購流程，我們希望一般使用者可以自行提出申請，因此在 "Request Procurement" 中選定Initiator Pattern。在接下來系列中我會額外再針對其他不同的Pattern進行說明。
Outcome
代表此人工作業完成後使用者可以選擇的結果，你可以透過旁邊的放大鏡來選擇(可複選)，常用的有幾種Outcome，像是送出(SUBMIT)、核准(ACCEPT)、拒絕(REJECT)...等等，你可以針對不同的情境去指定每一個人工作業完成之時，使用者可以選擇的結果選項。以採購流程來說，"Request Procurement"本身是提出採購申請，當使用者填完成購申請之後只應該有一種選項 -- SUBMIT；但是在管理階層所使用的 "Approve Procurement "，其Outcome就有可能是ACCEPT或是REJECT了! 記得，這些結果系統有給幾個預設值供你使用，但是你也可以根據需求自行增加不同的Outcome值在流程中使用。
Parameters
流程中的每一個人工作業關卡會根據其工作內容，使用到流程中的某些變數。此處便是提供你指定哪些流程變數會被傳給此人工作業使用，並且指定傳入的變數內容是否在此作業中可以被修改。"Request Procurement" 此作業需提供使用者輸入採購的項目與資訊，因此需要將procurement變數傳入，並且允許被編輯。做法是按下綠色的加號圖形，將右手邊"Browse Data Objects"中的procurement托放至Parameter之中，並且將Editable選項勾選。

一路OK到關閉所有對話框，你會發現，現在 "Request Procurement" Activity上面已經不再出現黃色驚嘆號警告了，代表他的詳細定義已經完成。

重複上述步驟完成 "Approve Procurement" Activity的詳細0定義，特別注意，"Approve Procurement" 與 "Request Procurement" 有一些的不同：

"Approve Procurement" 並不是起始流程實例的步驟，所以他應該選擇Simple Pattern而非Initiator Pattern。
"Approve Procurement" 的Outcome可能有兩種，分別是APPROVE與REJECT，代表管理人員可以同意或拒絕此採購。
"Approve Procurement" 同樣使用procurement變數，但是他們不應該可以編輯變數內容，記得不需要勾選Editable。

恭喜你! 你已經將流程的人工作業部分完成了! 好像還差了甚麼東西? 對了，最重要的使用者介面還沒設計哩!

定義使用者介面

雖然Oracle BPM提供了一套自動產生UI的功能，但是先天上的設計似乎有些... "功能龐大"。簡單來說，他會幫你流程中的每一個HumanTask單獨產生一個UI Project，此UI Project是採用了Oracle ADF的架構，最後整個流程在部署的時候，JDeveloper再將你的每一個UI Project包裝成WAR，然後統整所有的WAR打包成一個EAR。想想看，要是你有個流程內部有十幾個人工作業步驟，每個都會包了所有ADF的library變成一個WAR，最後再打包成一大包的EAR，這樣的做法會對你的server與部署時間造成 "小小的負擔"。

因此，我這邊直接跳過預設的做法，提供各位平時我會使用的UI產生方式。

首先，產生一個新的專案，"New Project" --> "Generic Project"，給定專案名稱叫 "FirstBPMUI"。

右鍵此FirstBPMUI專案，選擇 "New"，在New Gallery的搜尋列之中打上human，你可以在Items內部看到一個選項叫做 "ADF Task Flow Based on Human Task (JSF)"，按下OK。

接下來會有對話框彈出，請你選擇你現在需要製作的UI是針對哪一個Task，選取在FirstBPM裡面的Request.task。

接受所有Create Task Flow的預設值

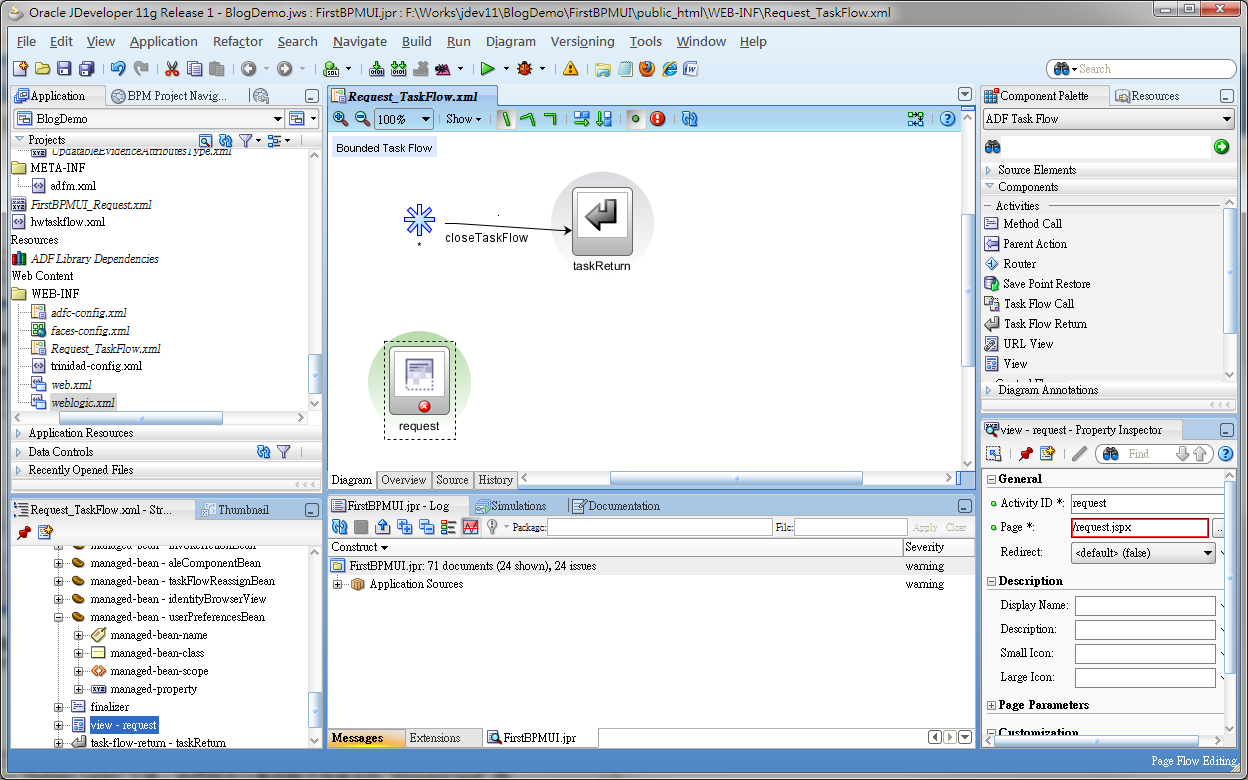

你會看到像是這樣的畫面

現在你所看到的 "taskDetails1_jspx" 就是等一下會產生的UI JSF，你可以點選此icon並在右下角的view中給他一個你喜歡的Activity ID與Page，這裡我把他們分別設定為"request"以及"/request.jspx" (Page就是待會產生的JSF檔案名，因此你最好給他一個有意義且不要和其他網頁重複的名稱)。

現在可以做網頁了，double-click圖上面的request，你會看到一個Create JSF的對話窗，接受所有的預設值，直接OK即可，你會看到自動產生了一個空白的JSF檔案。

接下來就要展現ADF Data Control的功能了，在JDevelop介面左邊中間，你會看到一個Data Control的地方，點一下它把它展開，你會看到一個剛才ADF幫你自動產生的Data Control，點選 "FirstBPMUI_Request" --> "getTaskDetails (String, String, String) --> Return，你會看到Task的icon出現。

這時候將"Task"從左手邊托拉至你的空白JSF網頁之中，此時JDeveloper會自動彈跳出一個選單，請選擇 "Human Task" --> "Complete Human Task with Payload"，接下來會連續出現兩個對話框，暫時不要理他，都接受預設值按下OK。

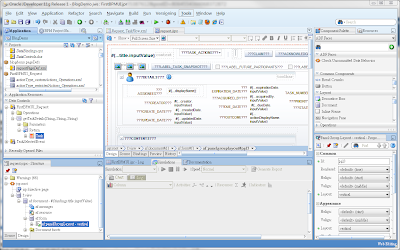

噹噹，你的UI JSF網頁已經自動被產生出來了!

趕快Save All一下吧!

接下來你會需要再做出"Approve Procurement"的使用者介面，請重複上面的步驟 (記得，不用重新產生一個Project，你可以從"右鍵FirstBPMUI" 這個步驟開始做)，要特別注意的是，你之後會產生一個新的TaskFlow以及Data Control，在選取的時候不要選到之前做過的了，並且在網頁命名上不要重複即可。

用這樣的做法可以讓你即使有多個人工作業存在於流程中，你始終還是只有一個UI Project，這會保持你的部署EAR檔案不要太過龐大。

ps. 這個版本的JDeveloper有個小問題需要手動修正，各位請在FirstBPMUI Project之中，找到位於"Web Content" --> "WEB-INF" --> "adfc-config.xml"，double-click此檔案後，你會在畫面中央的Unbounded Task Flow中看到有一個紅色叉叉在Empty1_jspx上面，請double-click此元件以自動產生對應的JSF檔案。

定義非人工系統自動作業

記得嗎? 我們在採購流程的最後一步驟是要將採購資料寫入檔案，此步驟應該是一自動作業，由BPM平台將採購procurement變數資料寫入指定的目錄與檔案。此部分就是BPM架構在SOA整合平台的好處，我們將使用SOA平台所提供的File Adapter功能，讓開發人員不需要寫code即可完成這件事情。

首先，double-click "FirstBPM" --> "SOA Content" --> "composite.xml" 檔案，你可以看到一SCA (Service Component Architecture) 的composite圖，這張圖代表了整包專案之中，各種不同元件之間的關聯，現在可以看到的是我們專案之中有一個 "ProcurementProcess" BPMN流程，這流程之中有到兩個人工作業 -- "Request" 與 "Approve"。

接下來我們還需要產生一個External Reference，讓我們可以將資料寫到檔案之中，請從右手邊的Component Palette中托放一個File Adapter至External References區域之中。JDeveloper接著會自動啟動File Adapter Wizard，第一步驟是指定此服務名稱，我們姑且叫他 "ProcureService"。

連按兩個Next，來到Operation步驟，此步驟是指定此File Adapter是做讀檔、寫檔還是等待檔案的動作，根據我們的需求，選擇Write File，並按下Next。

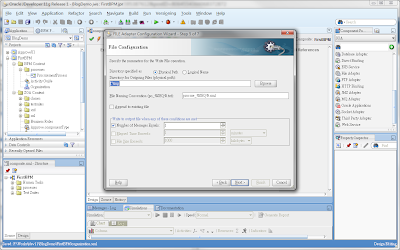

指定你所希望檔案被寫出的目錄，以及檔案名稱，在這我是指定檔案輸出到"f:\tmp"目錄之下，並指定檔案名稱為"procure_%SEQ%.xml" (注意：這裡的%SEQ%代表的系統會自動產生序號，你也可以指定檔名根據時間來產生，如：procure_%yyMMddHHmmss%.xml)，按下Next。

此步驟可指定檔案寫出的格式，我們希望直接寫出XML格式的檔案，因此請直接按下旁邊的放大鏡按鍵，並在Type explorer中選出 "procurement.xsd" --> "procurement"。

Next之後就可以Finish了! 完成之後，你在Composite中可以看到這樣的圖形，多了一個ProcureService的File Adapter在External References之中。

Double-click Composite中的ProcurementProcess，進入ProcurementProcess的BPMN流程圖，double-click "Save Procurement" 這個Service Activity，選擇Implementation頁簽，在Service Task的Implementation下拉選單中，選擇Service Call。

按下放大鏡，並選擇剛才所產生的ProcureService，並按下OK。

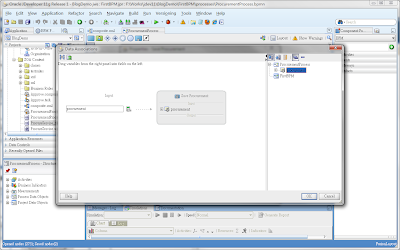

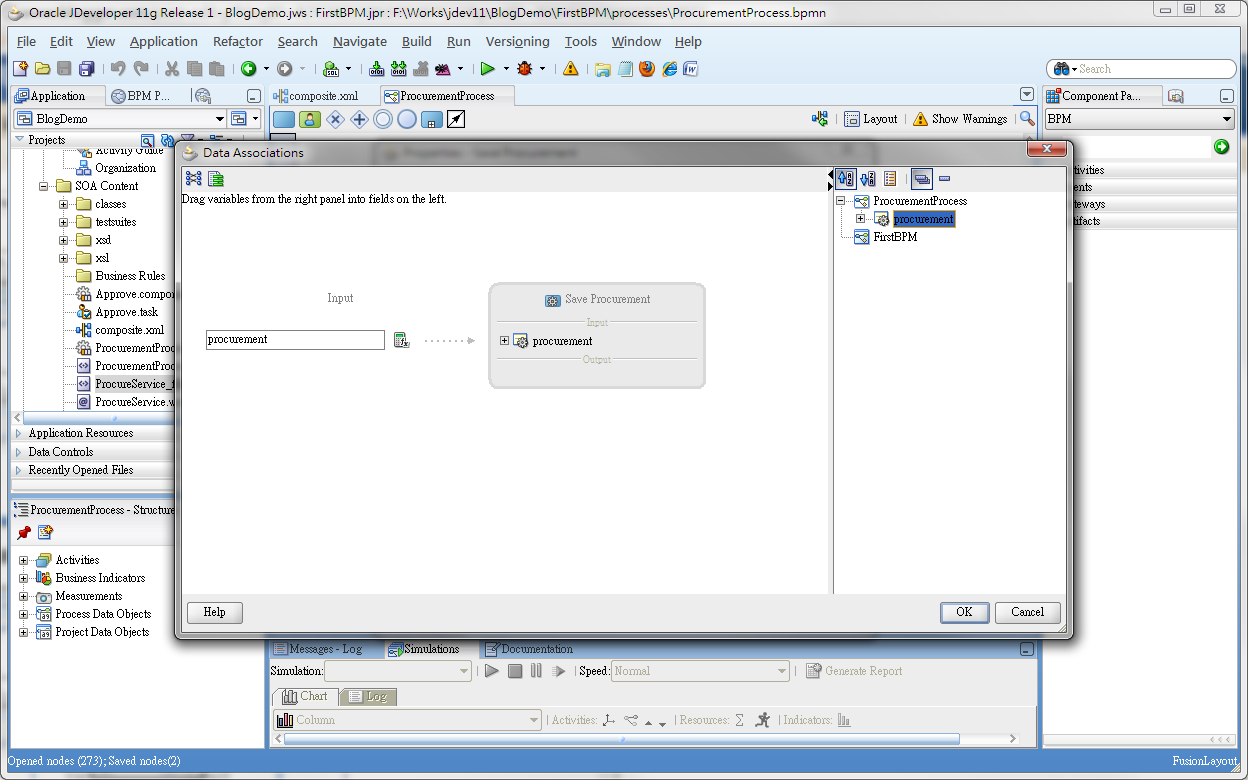

選取Data Association中Use Associations旁邊的鉛筆按鍵，這步驟會定義流程變數如何被傳遞至ProcureService中，如下圖，你只需要將右手邊ProcurementProcess裡面的procurement變數托放到左手邊的Input欄位即可。接著就是一路OK到看到BPMN流程，這時，你會發現"Save Procurement" Activity上面的黃色驚嘆號也不見了。

恭喜你! 你的流程已經開發完成了!

部署流程

右鍵FirstBPM目錄 --> Deploy --> FirstBPM，選擇Deploy to Application Server。

此處，你可以於Revision ID處指定部署的流程版本資訊，並記得，如果你不是第一次部署此版本的流程(此版本的流程已經被部署過，現在需要覆蓋過去)的情形，請勾選 "Overwrite any existing composites with the same revision ID"，按下Next。

選好所有之前所產生的FirstBPMUI Project，指定Application Name為 "FirstBPMUI "，並勾選 "Overwrite existing application" (同樣的，這是為了覆蓋過之前產生過的UI Application)，按下Next。

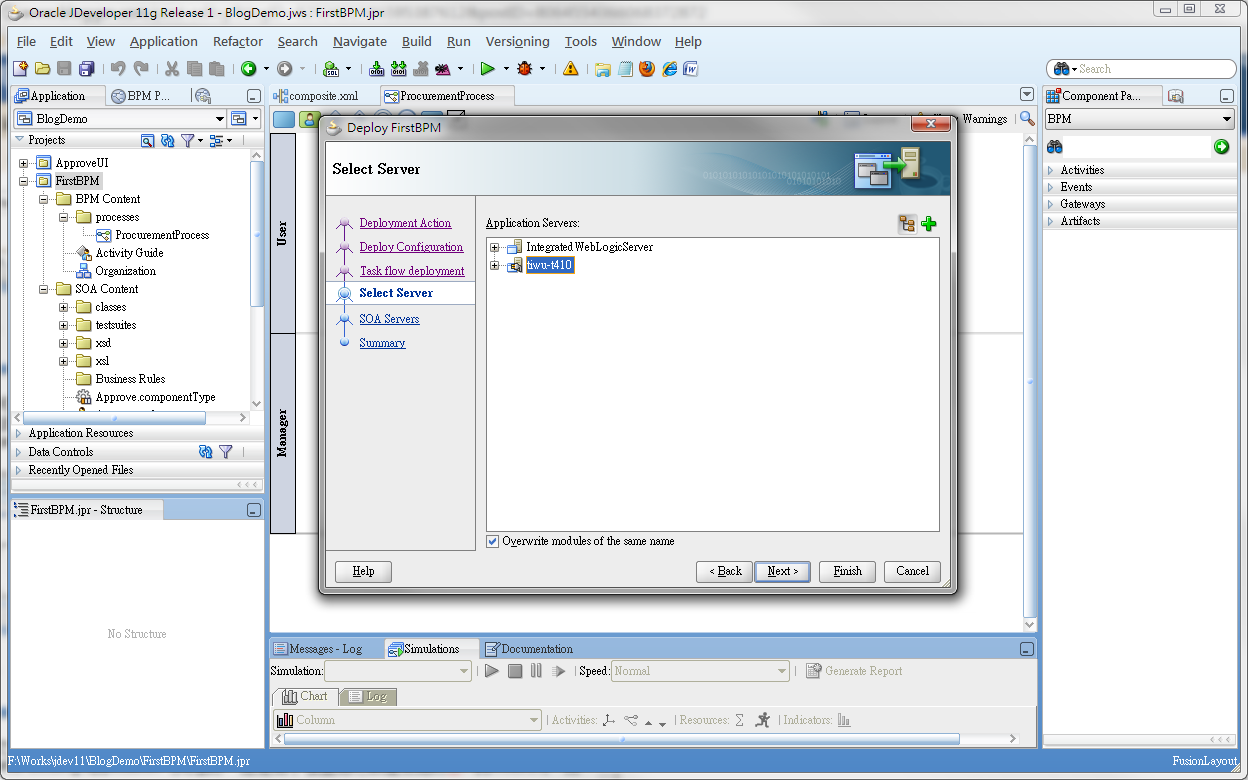

接下來會選擇你所欲部署的BPM server位置，按下綠色加號按鍵，給定連接名稱、帳號密碼、WebLogic hostname、port與domain名稱之後你就完成了BPM server的連線 (懶得貼畫面了，相信大家能夠搞定這部分，哈哈)，這步驟只需要做一次，下一次的部署或其他專案的開發都可以再利用這個BPM server連線。選擇你剛才所建立的連線，並按下Next。

選擇default partition，按下Finish，此時JDeveloper會開始部署流程以及他相關的UI Project，請耐心等候。

流程測試

這一個範例我們是使用Oracle BPM Workspace做為使用者介面，先連上你的BPM Workspace來看看吧! BPM Workspace的URL是: http://<your_hostname>:<your_port>/bpm/workspace

首先，使用你的User角色的使用者登入，你可以看到像是這樣的畫面

有注意到嗎? 在左上角應用程式的部分，你可以看到你剛才所部署的ProcurementProcess v.10版，只要是屬於這個User角色的人登入都會可以看到這個Link，按下去之後會跳出剛才我們透過JDeveloper所自動產生的UI介面供使用者輸入資料：

輸入完畢之後按下SUBMIT就完成了這一關卡的動作了，請特別注意，上面所列出來的SUBMIT按鈕就是之前我們在定義此人工作業所指定的Outcome。

趁這個機會我們也看一下管理介面吧，Oracle BPM提供管理人頭透過管理介面看到每一個Process Instance的執行狀況與歷程。管理介面登入的URL是：http://<your_hostname>:<your_port>/em

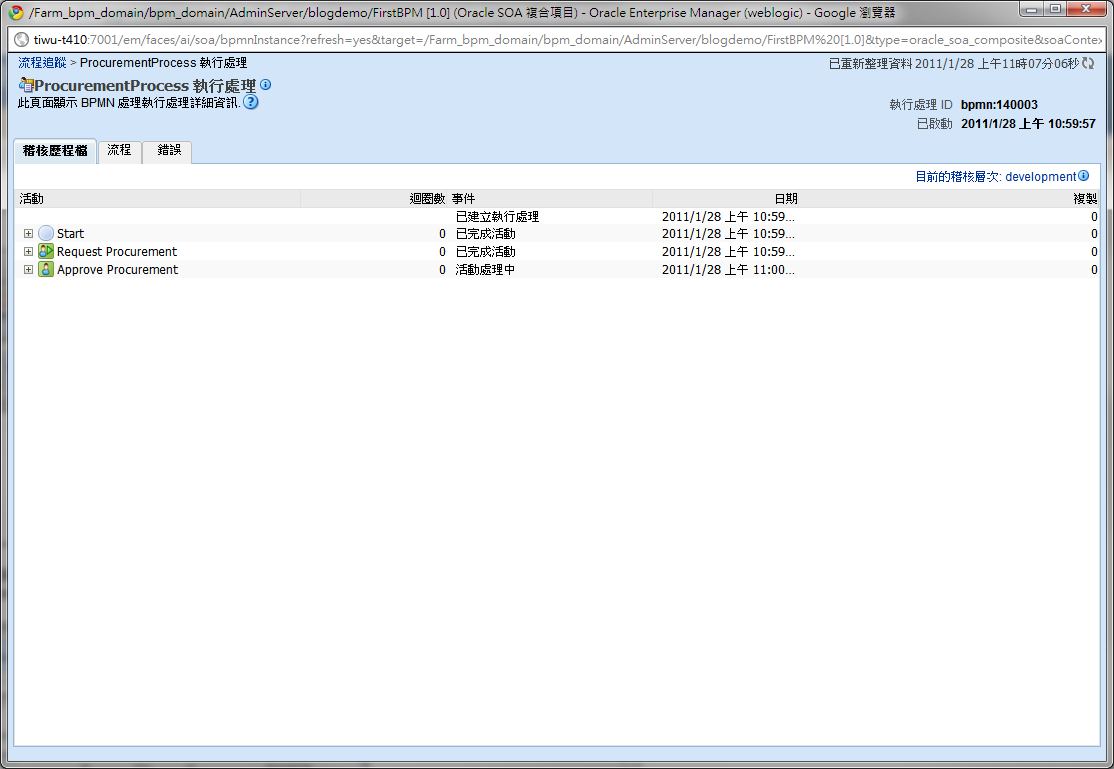

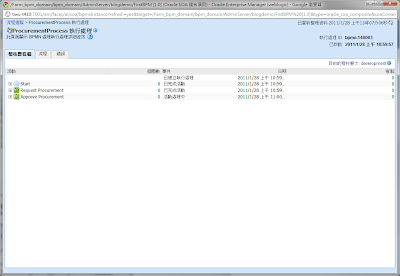

開啟一個新的browser連接此URL，並以管理人員登入 (e.g. weblogic)，依序點開在左手邊的 "Farm_bpm_domain" --> "SOA" --> "soa-infra" --> "default" --> "FirstBPM"，你應該可以看到系列的畫面，正中央就會有顯示你剛才執行的Process Instance，標示為執行中。
