[Oracle BPM/SOA 實務] Muli-Tier 審核流程的設計

來看看在人工簽核作業中常常遇到的情境吧，我們該怎麼設計一個需要兩階層簽核的流程：

假設有上圖所示的組織架構，Tim與Leon的直屬長官是Kenneth；而Kenneth的直屬長官是Gary，由Tim所完成的工作在流程中需要由上面兩層的長官審核才能繼續往下走。首先，你的BPM使用者要有這樣的組織架構在內，你可以參考這篇【如何增加使用者至BPM Server中】先把你所需要的使用者建立起來。

但是，明眼的你應該會發現，在這裡LDAP tree中的使用者是看不出階層關係的，我們該怎麼指定上圖那樣的關係哩?


其實在LDAP tree中每一個使用者都會存在一個attribute叫做"manager"，你可以在此attribute中填入該使用者主管的DN，例如：Tim的manager attribute中，你應該要填入：uid=kenneth,ou=people,ou=myrealm,dc=bpm_domain (請注意：你的dc會根據domain name不同而改變，基本上你如果是用JXplorer的話，你可以右鍵該使用者主管並選取 "複製DN"，再把它貼到manager attribute之中即可)。藉由上述步驟，你可以在BPM Server的使用者中建立起你的組織架構關係。

請使用JDeveloper開一個新的BPM Project -- "MultiTierApproval"，並指定一個Asynchronous BPMN Process叫做 "MultiTierApproval"。

首先，最簡單的方式是使用一種叫做Management的Interactive Activity，你可以在右邊的Component Palette中找到他，就常用的User Activity上方。

這種方是你可以用"一個"Activity來實踐多層的審核，特別注意的是，在產生Human Task的時候，請一定要將Pattern選項選為"Management"。

打開你的MultiTierTask.task檔案，現在你的assignment頁應該是長成這樣：

請double-click圖中的default.DefaultPerformer，打開對話框：

這裡有許多重要的資訊：

• Starting Participant：這是代表這個human task的第一個執行者，預設你可以看到Identification Type為Application Role且Value為bpm:getPerformer()的一行，這代表了第一個使用者將是根據你swim lane所指定的角色人員。
• Top Participant：指定最高層級人員，你可以指定這個向上escalation的步驟最高到哪一位使用者就會停止，例如，我們可以手動指定最高層級到gary就停止。
• Number of Levels：指定向上escalation層級數，代表往上走幾層之後會停止。

注意：Top Participant與Number of Levels是 "OR" 的關係，其中一個條件達成就會停止往上走。

將流程部署測試看看吧，你會需要透過BPM WorkSpace先後由tim、kenneth與gary來登入並且核可人工作業。接下來在Enterprise Manager的Audit Trail中，點選MultiTierTask，你會看到下列得資訊，仔細看看內容，你會發現這單一Task中經過了三個作業：

到這裡一定會有人問到，要是我要的是這樣的流程：

在第一個人工作業完成後，需要執行一個自動作業才能交給主管去覆核，這種流程我們便不能夠使用Management Human Task在單一一個Task中完成所有作業。

來介紹第二種作法：

這種作法中，我們將需要在流程中動些手腳，第一，在流程中需要新增一個String變數，用來紀錄第一個人工作業UserTask到底是誰完成的；第二，在MgrTask中，需要指定一個payload，並將流程變數中所記錄第一個作業完成的人帶入，並且assignment中找到該使用者的直屬長官。

指定一個type為String的Process Data Object，叫做 "taskUser"。

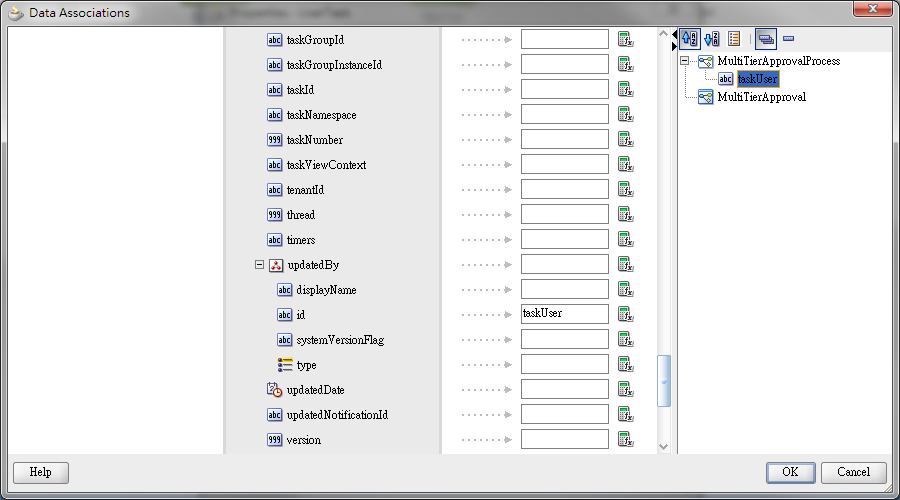

在 "UserTask" --> "Implementation" --> "Data Association" 中，將 "execData" --> "systemAttributes" --> "updatedBy" --> "id" 指定為"taskUser"。

指定此Data Association將會把完成該"UserTask"的使用者ID寫入"taskUser"變數。

在產生 "MgrTask" 時，記得給一個String payload，我這邊也叫他taskUser吧：

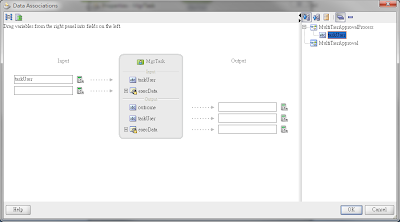

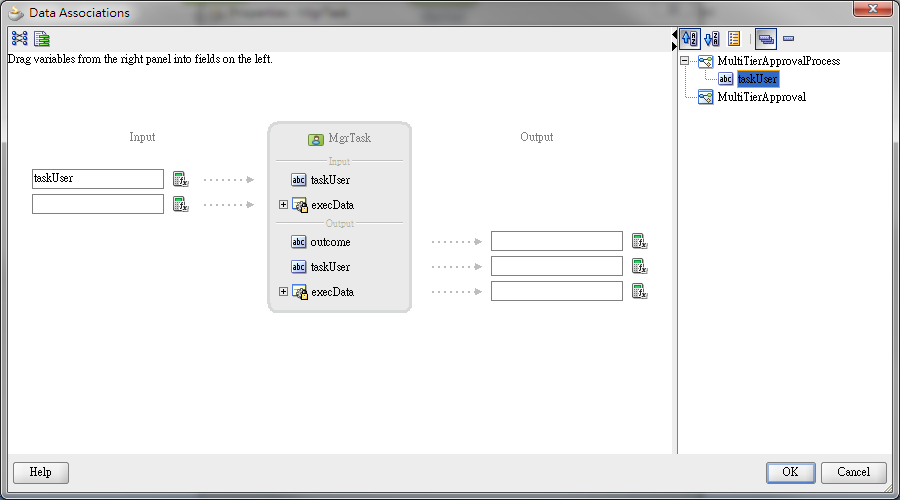

記得也把在 "MgrTask" --> "Implementation" --> "Data Association" 中，將 "taskUser" 指定為"taskUser"，如此會把第一關的執行人員ID存放在task payload中，以便於等一下我們要找到他的主管。

打開 "MgrTask.task"檔案，並double-click assignment中的default.DefaultPerformer，打開對話框，這次會比較tricky一點，我們將指定

• Identification Type：User
• Data Type：By Expression
• Value：ids:getManager(/task:task/task:payload/task:taskUser)

特別要注意的是Value，這是一個標準的XPath表示式，你不需要手動編輯此資料，你可以按下旁邊的按鍵打開Expression Builder用對話框來選取資料。嘗試看看，我們是要找到Schema中 "task" --> "payload" --> "taskUser" 的資料，並且透過 "Identity Service Function" --> "getManager()" 此function取找到其主管資料。

完成之後部署測試看看吧!
