[Oracle BPM/SOA 基礎] 安裝BPM/SOA Suite 11gR1PS3

這是小弟一系列Oracle Fusion Middleware教學文件的第一站，有鑑於網路上面鮮有繁體中文版本的Fusion Middleware技術資料，本系列文章將會針對整個Fusion Middleware各種不同產品提供說明。

本文先針對Business Process Management (BPM) 與Service-Oriented Architecture (SOA)這部分產品安裝進行說明。在安裝之前，各位請先花一點時間看一下簡單的產品架構說明，這會幫助各位了解產品安裝過程的各個步驟。

架構說明

首先，Oracle Fusion Middleware產品線的主要使用Java做為核心語言，也因此，幾乎所有的產品底層都會需要一個application server(OSGi或非集中化架構的除外)，Oracle採用的是WebLogic Server做為此底層JEE Container，這也是待會在執行安裝步驟之時，你會需要先進行WebLogic Server安裝的主要原因。

而針對【整合】這個主題，Oracle的核心產品就是SOA Suite，如下圖所示，簡單來說他是一個套餐產品，內容包含了企業內部在整合多個現存系統所需要的元件：BPEL、Mediator、Service Bus、Rule Engine、人工流程、B2B與BAM... 等等。這些元件在跨系統整合過程中各自扮演了不同的角色，我也將在這一系列的之後技術文章簡單介紹各主要元件的使用。

那SOA又怎麼會和BPM扯在一起呢?

Oracle對於BPM產品的概念是：商業流程本身除了人工作業之外，也存在了許多現有系統的作業整合，也因此，BPM基本上與SOA算是互補的概念：SOA需要在企業中找到一個清楚的需求定位，在這部分BPM可以做為一清晰的需求與藍圖；相對的，BPM在落實的階段需要一個現存系統作業整合的實踐，在這部分SOA提供了完整的協助。

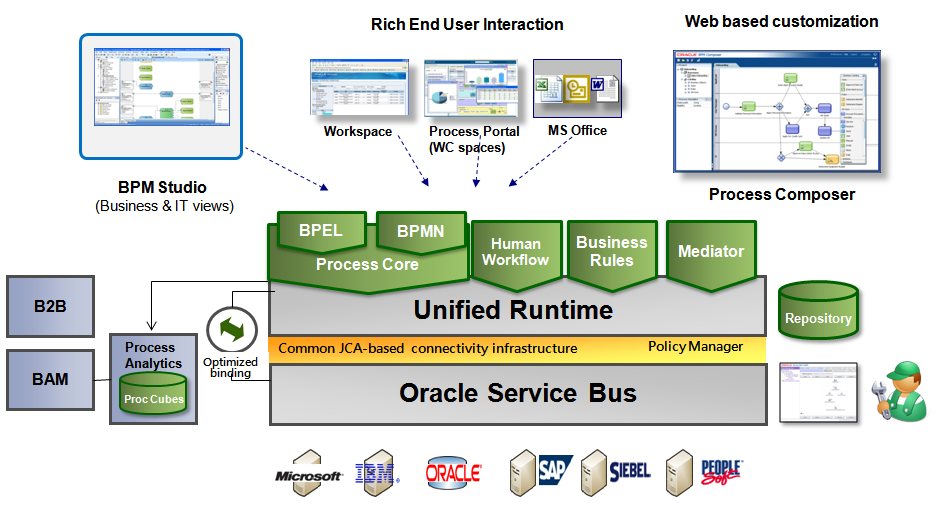

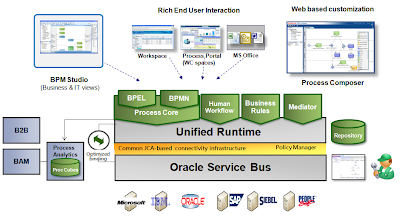

因此，Oracle的BPM產品採用了基於SOA產品做為底層的一種設計架構，你可以看到這張架構圖中，中間核心的部分是由SOA架構那邊偷來的：

開始安裝吧!

安裝之前，請先確認你的系統環境，由上面所提供的架構圖中你不難猜到，這個產品本身的memory footprint應該不小，基本上我會強烈建議各位採用64-bit的OS環境，配合最少4GB記憶體做為你的開發用環境。開發過程中你將會需要一個IDE -- JDeveloper(開發用... 廢話!)，一個database(紀錄流程執行與歷史資料所需)，以及一個開發server(SOA/BPM Suite 的instance，沒錯... 現在的版本你沒辦法在IDE上面直接測試，一定要一個server作部署與測試)。你可以在這邊找到Oracle的system configuration certification。

我的安裝步驟範例將會以Windows 7 + Oracle DB 11gR2作為基準，並且按照下列步驟安裝產品：下載所有產品 --> JDK安裝 --> 資料庫儲存庫設定 --> 開發server安裝 --> IDE安裝 --> 驗證安裝

下載所有產品

你需要下載下列的軟體已執行安裝。(請注意：Oracle所有產品你都可以在OTN網站免費下載測試使用，你可以在這邊找到BPM11gR1PS3版本產品下載的連接，這裡找到Oracle DB的產品下載)

1. JDK 64-bit：到這邊找個最新的版本吧。
2. RCU (Repository Creation Utility)：GUI應用程式，安裝BPM/SOA所需schema到你的資料庫之中，你會需要到Window 32bit JVM的選項之下才看得到下載的位置。
3. WebLogic Server generic版：64bit Windows的安裝檔。
4. SOA Suite：有兩個大檔案...
5. JDeveloper：IDE.... again... 廢話....
6. JDeveloper extension：你需要兩個extension來開發BPM/SOA流程，SOA extension與BPM extension。

JDK安裝

這部分不用說明吧...

資料庫儲存庫設定：

基本上Oracle SOA/BPM Suite現在支援Oracle DB、MS SQL與IBM DB2做為後端的資料庫主機，在此我不描述資料庫的安裝步驟，你可以選擇任何一個你習慣的資料庫來安裝，也可以沿用你現有的資料庫，省掉資料庫安裝的步驟，只是請注意，你的資料庫需要符合特定Oracle BPM/SOA產品所需的版本。

1. 解壓縮ofm_rcu_win_11.1.1.4.0_disk1_1of1.zip檔至<rcuHome>目錄之中。
2. 執行<rucHome>\BIN\rcu.bat，你會看到一個圖形化執行介面，執行下一步吧!

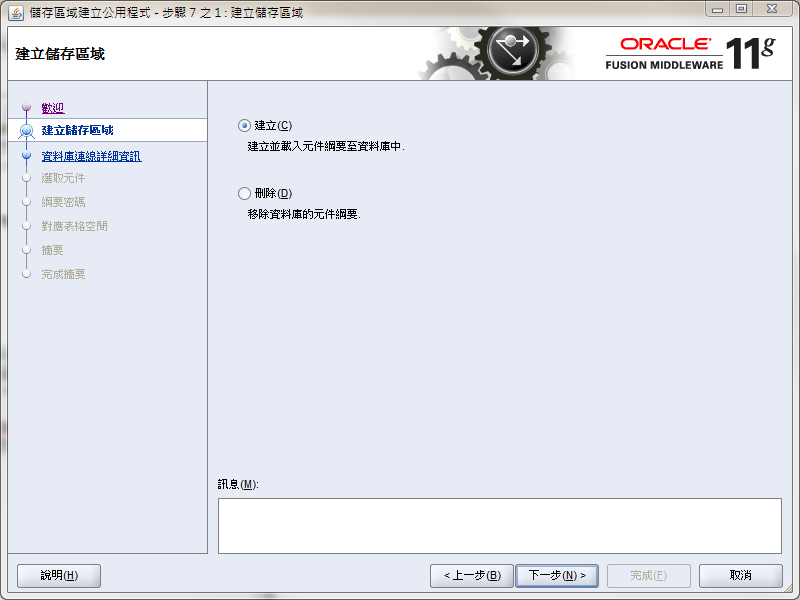

3. 選擇建立儲存領域，下一步。

4. 根據你資料庫的類型設定對應的連線資訊，下一步。

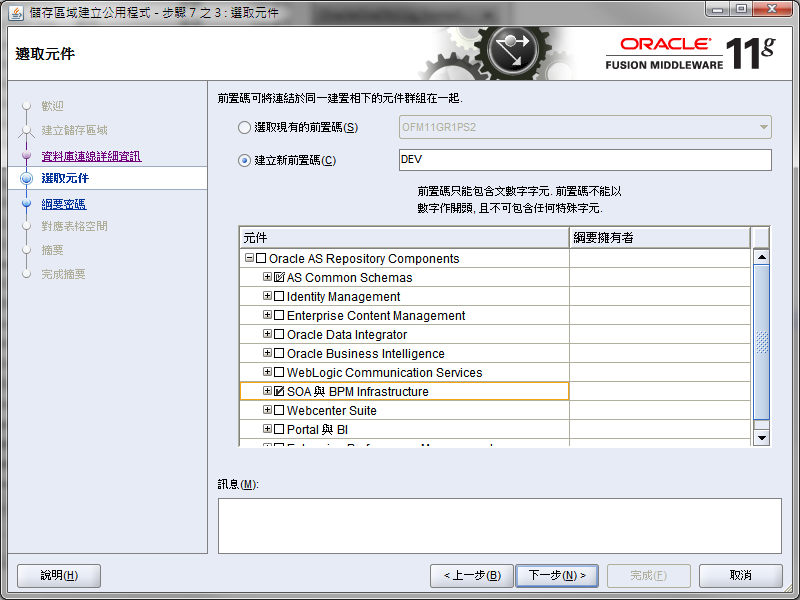

5. 選擇元件：你只需要打勾起"SOA與BPM Infrastrature"，有一些其他必需的部分會被自動選取，RCU接下來會在你的資料庫中產生四個schema，分別是DEV_ORABAM、DEV_SOAINFRA、DEV_ORASDPM與DEV_MDS，開頭的"DEV"就是你所選定的前置碼。

6. 提供密碼並設定表格空間：這兩個步驟請給定連接schema的密碼，下一步之後，接受所有預設的表格空間設定，再下一步RCU就會自動幫你產生所有的schema。


開發server安裝:

如先前架構部分所提到的，BPM/SOA Suite底層是架構在WebLogic Server之上，所以在安裝開發server時需要有三個主要步驟：首先須先把WebLogic Server安裝完成；其次將BPM/SOA Suite安裝至此WebLogic之上；最後一個步驟就是執行configuration wizard產生BPM/SOA執行所需的WebLogic domain，我們一步一步來看看安裝的方式：

安裝WebLogic Server

1. 執行WebLogic Generic安裝檔
   在command prompt之下執行 > java -jar wls1034_generic.jar

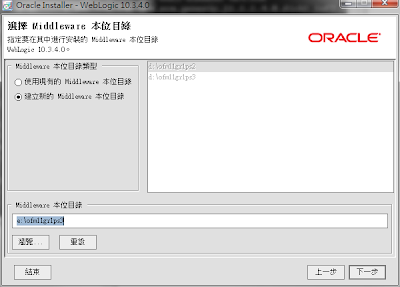

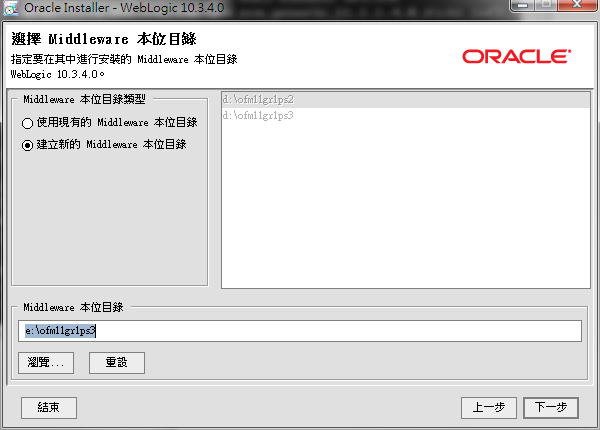

   在GUI介面出現後選擇"建立新的Middleware本位目錄"，並指定你所要安裝的目錄位置，未來你所延伸安裝的其他Fusion Middleware元件，如BPM/SOA和WebCenter... 等等，都會被放置在此目錄之下

2. 註冊安全更新
   既然是測試所用，你可以跳過這一步，不要勾選接受安全更新
3. 選擇安裝類型
   選一般即可，這樣會安裝WebLogic Server還有Coherence元件(都是SOA必要元件)

4. JDK選擇
   按下"瀏覽"按鍵，選一下你在一開始所安裝的JDK目錄，此目錄會出現在本地JDK欄位之中

5. 選擇產品安裝目錄、選擇捷徑位置與安裝摘要
   接下來的這三個步驟，只要接受預設值，按下一步即可。

6. 安裝開始執行，等待囉...

安裝BPM/SOA server

1. 解壓縮ofm_soa_generic_11.1.1.4.0_disk1_1of2.zip與ofm_soa_generic_11.1.1.4.0_disk1_2of2.zip兩個壓縮檔至同一個目錄，你會在該目錄之下看到Disk1 ~ Disk5五個子目錄。
2. 執行Disk1\setup.exe，此時安裝程式會提問你的JDK/JRE目錄位置，指定為你所安裝的JDK路徑吧!
3. 略過【歡迎】與【安裝軟體更新】步驟
   選擇略過軟體更新，並按下一步，在系統通過先決條件檢查之後進入【指定安裝位置】選項。
   如果你之前WebLogic Server有成功備安裝的話，你將可以在Oracle Middleware本位目錄的下拉選單之中選到之前所安裝的middleware本位目錄。下面的Oracle本位目錄代表的就是你SOA Suite將在middleware本位目錄之下所被安裝的目錄位置。以下列畫面為例：我的middleware本位目錄是指定在e:\ofm11gr1ps3，Oracle本位目錄是在Oracle_SOA1，代表我的BPM/SOA Suite的binary執行檔與library都會被存放在e:\ofm11gr1ps3\Oracle_SOA1之下 (註：其實還是會有一些其他的目錄會在安裝過程中產生於middleware本位目錄之下，如oracle_common。但是通常是存放不同元件所共用的檔案，SOA特定資料都會存放在Oracle_SOA1之下)
4. 應用程式伺服器
   此步驟將會偵測Middleware本位目錄之中的應用程式伺服器安裝。由於從PS3版本之後，Oracle BPM/SOA開始支援其他廠商的application server做為底層的JEE container (例如：IBM WebSphere)，所以你可以看到畫面之中，安裝程式抓出Middleware本位目錄之中有WebLogic Server安裝於此，若你使用IBM WebSphere做為底層的container，在此畫面之中你將看到WebSphere供你選擇。

5. 安裝摘要
   就看一下，按下安裝就可以開始等待了...



產生BPM/SOA所需的domain

1. 執行configuration wizard
   在command prompt中執行<Middleware_Home>\wlserver_10.3\common\bin\config.cmd
2. 選擇新增WebLogic網域

3. 選取網域來源
   記得勾選 "Oracle BPM Suite for developers - 11.1.1.0 [Oracle_SOA1]" 以及 "Oracle Enterprise Manager - 11.1.1.0 [oracle_common]"，其他必須的componet將會被自動勾選。

4. 指定網域名稱與位置
   給一個你喜歡的網域名，這邊我所使用的是bpm_domain，預設的網域位置將被放在你的<Middleware_Home>\user_projects\domains之下。這邊特別說明一下，Oracle BPM/SOA Suite的網域概念是沿用WebLogic Server的，也就是前面的WebLogic Server與SOA Suite Server的安裝步驟都是安裝執行所需要的binary data，但是你可以在任何一台有安裝此binary data的機器上面產生一至多個domain，執行多個server(有些是跑SOA，有些是跑JEE Container only)，各自使用不同的configuration (如listen不同的port或有不同的JDBC設定)。
5. 下一步，給定密碼
   給一個你管理所需的使用者帳號與密碼。
6. 設定伺服器啟動模式與JDK
   選擇"開發模式"，並使用預設所選擇的JDK。

7. 設定JDBC元件綱要
   此步驟將使用之前RCU所產生的database schema，你可以選擇介面下面所列出來的四個元件綱要，各自指定之前已經產生的DEV_SOAINFRA、DEV_ORASDPM與DEV_MDS schema的資料庫連接方式

   等待測試元件綱要完成

8. 選取選擇性組態
   在開發server的架構之下，我們當然希望環境越單純越好，因此，我們希望只有一台JVM被啟動即可以完成所有的開發動作。當然，若是在未來建置上線系統的時候，你可能會考慮有多台的server，分開管理server、SOA server、與一般WebLogic server至不同的JVM，甚至還會考慮建立叢集環境。
   你只需要選擇"管理伺服器"即可，我們會將所有的component塞到這個server之中。

9. 設定管理伺服器
   你可以指定你的server所聽的TCP port，預設值是7001

10. 確定組態摘要，OK的話就開始建立domain了!

IDE安裝:

1. 執行jdevstudio11114install.exe
2. 選擇先前安裝WebLogic Server與BPM/SOA Suite的Middleware本位目錄。

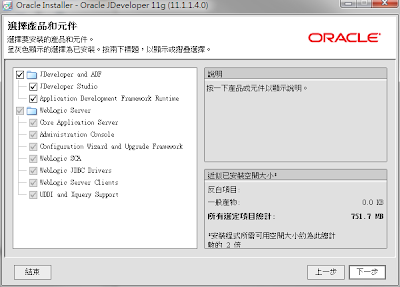

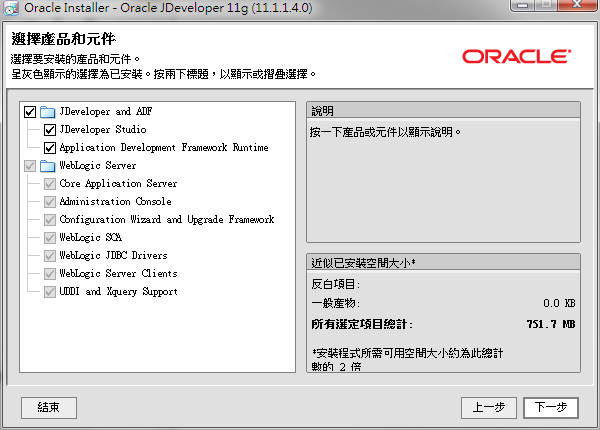

3. 選擇產品與元件
   選擇產品與元件時，記得將JDeveloper Studio與Application Development Framework Runtime都要選起來。

4. 選擇JDK
   這一步驟你應該會想要按下"瀏覽"，選擇之前所安裝的JDK 64-bit版本吧... 但是，不知為什麼，那個按鈕是裝飾用的，按不下去，你一定得要使用JDeveloper所包綑的JDK...#@%$^%

   不過沒關係，等安裝結束之後，我會告訴你怎麼切換JDeveloper使用64-bit JDK。
5. 確認產品安裝目錄，並確認安裝概要
   基本上，就是一直下一步，直到看到開始安裝就可以開始等待囉!
6. 切換使用64-bit JDK
• 完成安裝之後，你的JDeveloper會被安裝至<Middleware_home>\jdeveloper目錄之下。
• 使用你的文字編輯器打開<Middleware_home>\jdeveloper\jdev\bin\jdev.conf檔。
• 找到一行類似：SetJavaHome e:\ofm11gr1ps3\jdk160_21，你只要將e:\ofm11gr1ps3\jdk160_21換成你64-bit JDK目錄位置即可。
7. 安裝JDeveloper SOA extension
• 啟動JDeveloper：<Middleware_home>\jdeveloper\jdeveloper.exe
• 在Menu中選擇Help --> Check For Updates

• 在搜尋列中打入SOA，你會發現SOA Composite Editor的選項，選擇他並選Next開始下載，下載完成之後，JDeveloper會要求關閉，當重新開啟之後，SOA Composite Editor便已安裝完成了。

8. 安裝JDeveloper BPM extension
• 重複上一步驟，到搜尋列時打入BPM，你會發現BPM Studio 11g的選項，重複下載與重開JDeveloper的過程，當重新開啟之後，BPM Studio便已安裝完成了。


驗證安裝

現在我們該啟動剛才安裝的所有軟體，試試看是否正常運作了!

1. 首先，先確認你的資料庫正常啟動執行
2. 啟動BPM/SOA server
• 使用command prompt執行下列指令：
  > cd <Middleware_Home>\user_projects\domains\bpm_domain
  > startWebLogic.cmd
• 正常啟動時間會花4分鐘左右，請耐心等到出現下列字串於螢幕上即代表server已經啟動完成
  資訊: FabricProviderServlet.stateChanged SOA Platform is running and accepting requests
3. 連接server管理介面
• 使用browser連接URL: http://<your_soa_host>:7001/em
• 使用產生domain所指定的帳號與密碼登入

• 當你見到此畫面時，恭喜! 你已經完成server安裝了!
