提姆碎碎唸: [Oracle SOA 應用] 使用Mediator與Event處理content-based routing

這幾天剛好有個朋友問到一種在SOA設計上面常遇到的情境，使用SOA (ESB)架構做request 的content-based routing設計，常常設計出下列的composite：

這樣的設計是由SOA平台對外提供單一介面，然後根據傳入訊息內容決定要呼叫哪一個End-Point Web Service。

在SOA 11g的SCA架構中，通常是把相對應的end-point，中間的mediator與對外的web service打包成一個composite，然後一次部署上server。這樣的設計在一般情境下都非常適用，開發人員只要拖拉點選就可以快速完成。只不過，要是需求的end-point有可能有上百個的話，這張圖可能就太大了，而每一次的重新部署都會影響到所有的服務，相對應的在維護上反而造成了小小的不便。

要怎麼樣解決這樣的問題哩? 我建議可以從幾種方式下手：

使用SOA 11g內建的 EDN (Event Delivery Network)
使用BPEL Dynamic partner-link
使用BPEL + EDN + Correlation機制

這篇我們先從簡單的第一種方式開始介紹起，SOA 11g內建了EDN的機制做為各component之間訊息傳遞所用。你可以把它想像成為在SOA內部的一個JMS Server一樣的東西，你可能會問到，JMS Server不是早就有了嗎? 為什麼需要在SOA中另外設計一個EDN呢? 除了方便開發這個原因之外，我想最重要的就是避免了既然已經有一個SOA infrastructure在底層串接所有的元件，這些元件中的溝通何需另外透過JCA-based的JMS Adapter往外送出一個message，然後在另外的composite中又透過JMS Adapter抓出訊息來處理哩? 何不直接就透過SOA infrastructure來溝通就好。

這樣的架構可以供各個composite或component之間不需要【直接連接】，改用訂閱特定的event的方式來做串連，這樣的話，同樣的需求我們就可以把單一個composite拆解成多個獨立的composite：一個負責接收前端web service request，並且發出Event；另外的多個composite就各自負責聽取特定的Event，轉呼叫後端的end-point。設計如下：

1) 收request並轉發Event：

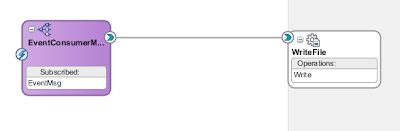

2) 收Event並轉呼叫 End-point service：

在有上百個Service end-point的情形，你只需訂一個前端的composite，在為每一種end-point設計處理使用的composite即可。這樣的de-couple架構，在特定的應用下非常有用，但是他也有相對應的壞處... 只能夠處理 One-way 的呼叫，並沒有辦法支援request-reponse的架構，要支援request-reponse架構，你可能就會需要使用到前面我們所提的另外兩種做法：dynamic partner link或是EDN + correlation的雙向Event了。

先看看怎麼定義一個Event，你會先需要有個XML Schema做為message type：

<?xml version= '1.0' encoding= 'UTF-8' ?>
<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema"
   xmlns:eventmsg="http://blogdemo/eventmsg"
   targetNamespace="http://blogdemo/eventmsg"
   elementFormDefault="qualified">
  <xsd:element name="EventMsg">
   <xsd:complexType>
   <xsd:sequence>
   <xsd:element name="EventID" type="xsd:string"/>
   <xsd:element name="EventContext" type="xsd:string"/>
   </xsd:sequence>
   </xsd:complexType>
  </xsd:element>
</xsd:schema>

這裡我們簡單使用一個EventMsg的Element做為傳遞的訊息，其中EventID供後端判斷是要哪一個end-point來處理，EventContext則定義訊息的內容。

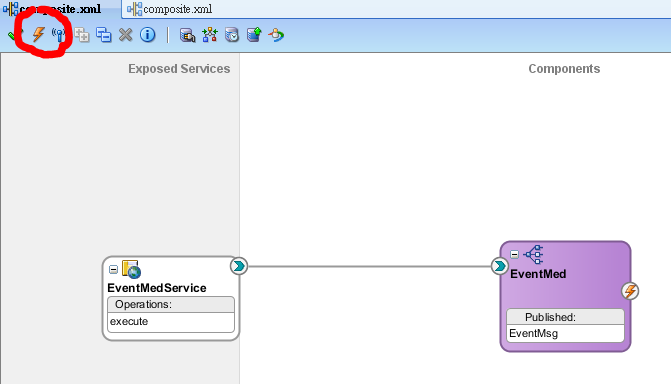

接下來，按下composite editor上方的橘色閃電按鈕，新產生一個Event Definition File。

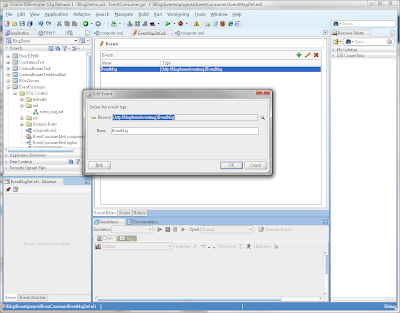

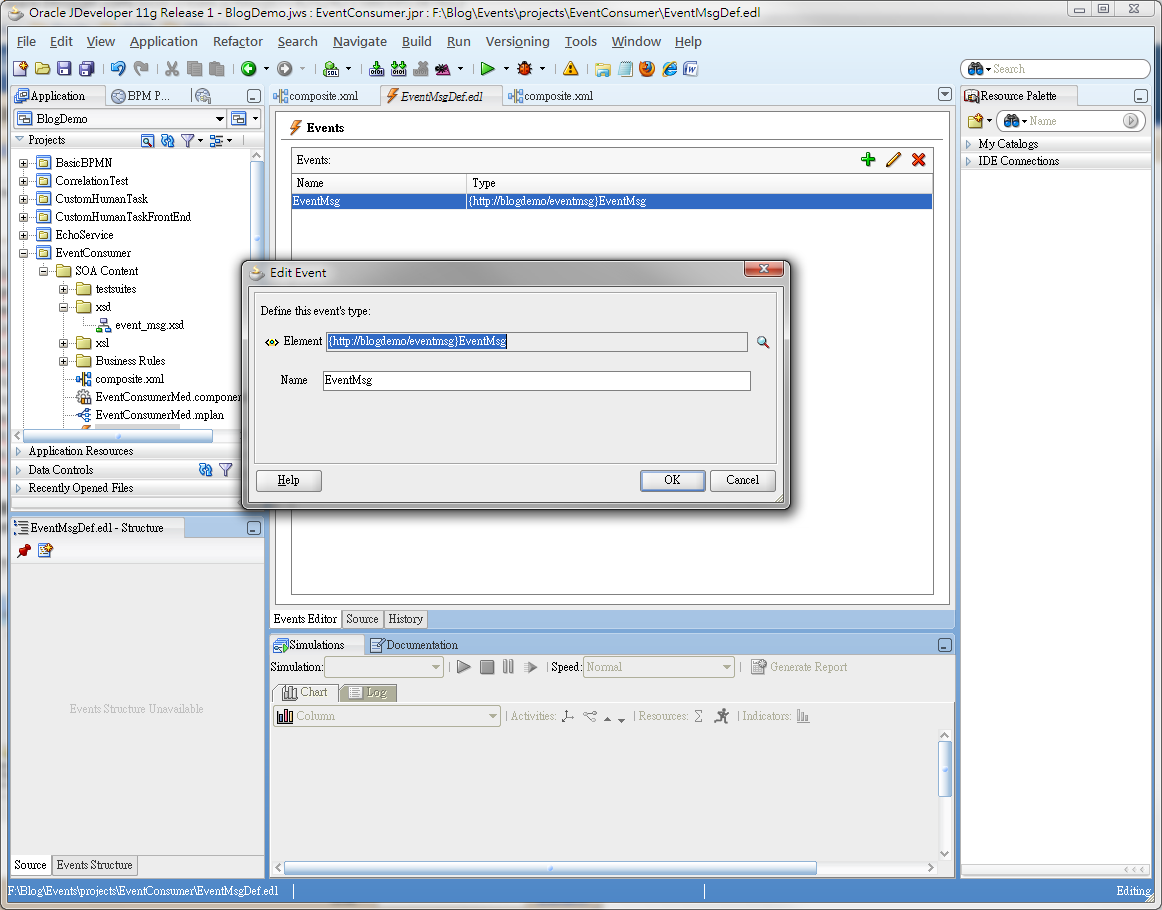

定義一下你的Event Definition File名稱以及他的內容的type。

當你的edl檔案定義完成之後，你就可以在component之中使用到該Event，以mediator為例，我們會需要這個mediator有個static routing rule，將傳入的event message驅動一Event。如下圖所示，你可以選擇Event按鈕之後，選擇該才所定義的Event Definition File以及Event，後續的mapping定義方式就和一般的Mediator一模一樣了。

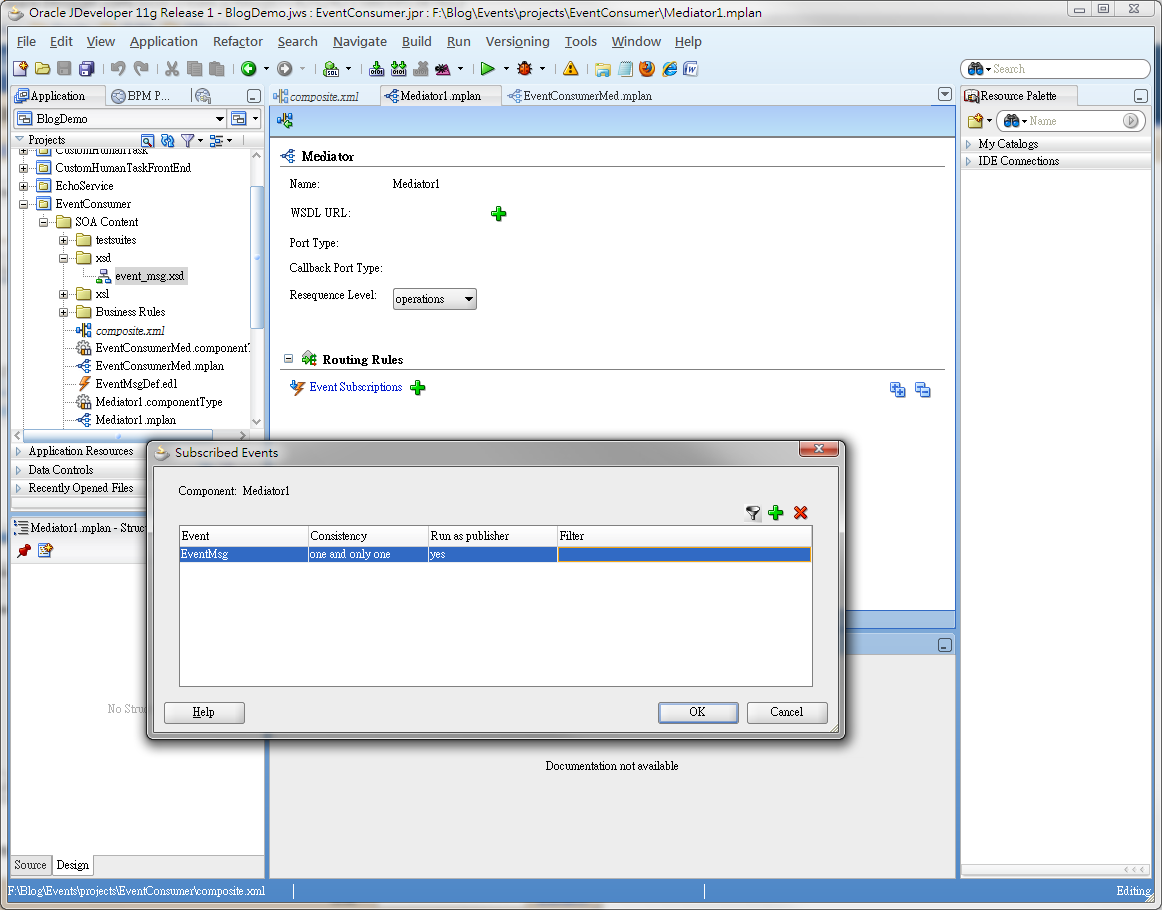

另外，在consume Event的composite端，同樣，拉入一個mediator並double-click編輯內容，此時，在mediator routing rules中新增一個Event subscription，此時，你需要提供之前上個composite中所定義的Event Definition File，並選定你所要註冊的Event名稱。

特別注意的是，由於每一個處理Event的composite會根據EventID判斷是否此Event是自己需要處理的，因此，每一個Event subscription我們需額外定義他的subscription filter，你可以按下上圖中那個漏斗圖案進行編輯。

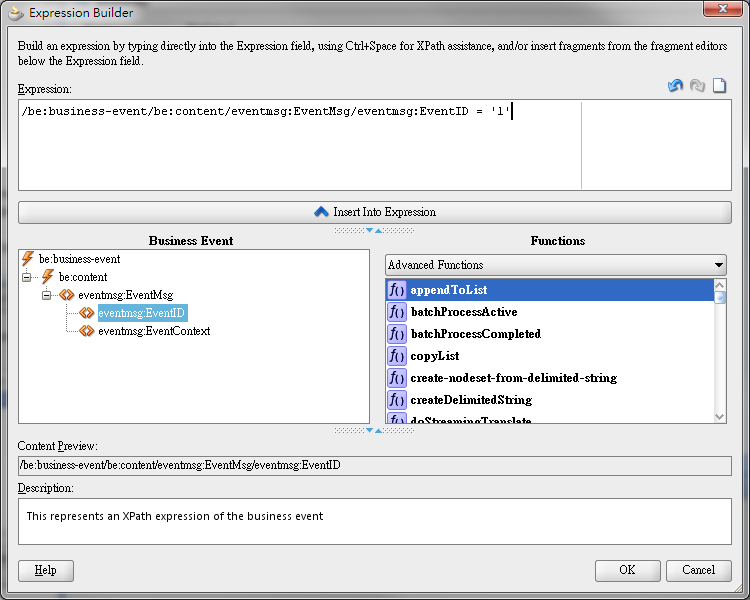

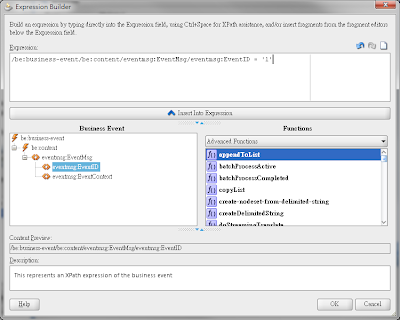

下圖是一個範例，指定該composite只處理EventID為1的所有事件。
